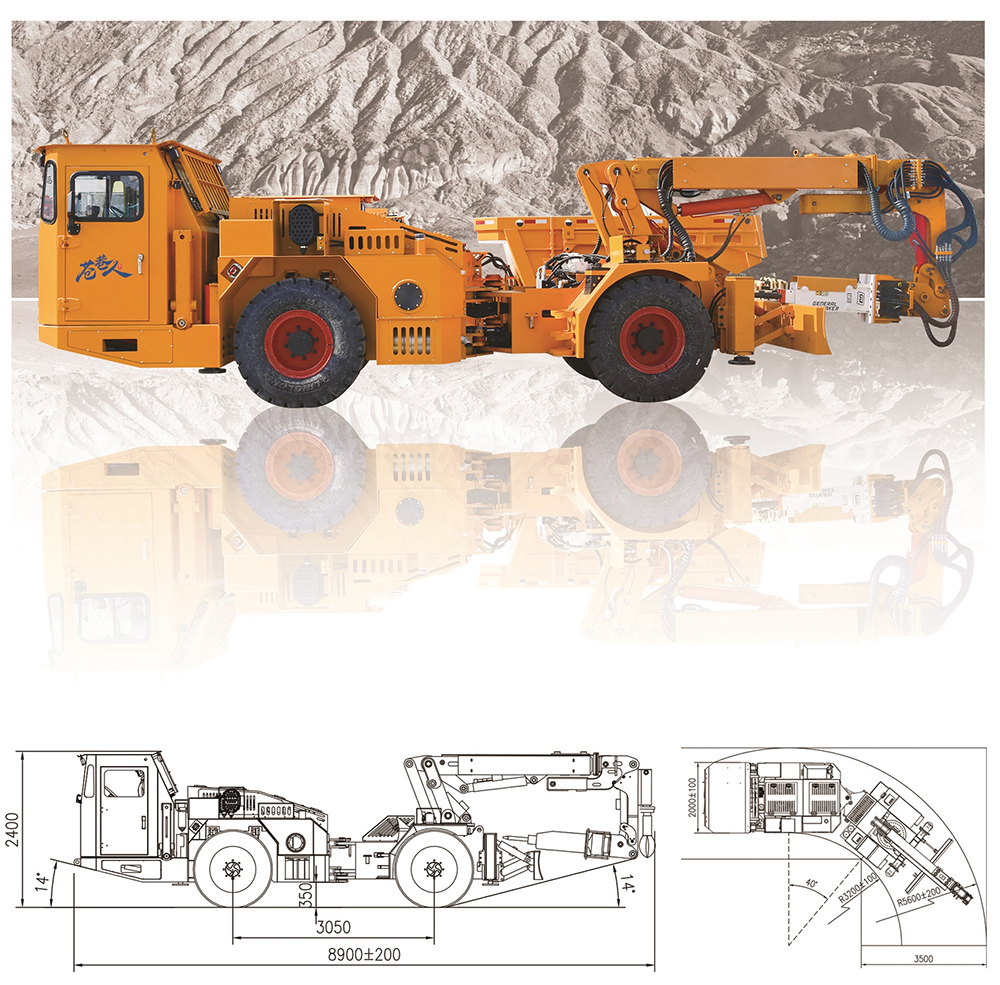

撬毛臺車是專門為地下礦山設計的一款井下撬毛作業的專用機械化設備,可廣泛用于礦山開采、工 程隧道等巷道爆破后的浮石清理作業,具有施工作業靈活,效率高,安全可靠等特點,是礦山安全生 產和現代化礦山不可缺少的配套設備。
★ 倒車影像
★ 集中潤滑系統
★ 集中滅火系統
★ 全封閉空調駕駛室
★ 選裝國內外一流品牌柴油機,排放可達國IV和StageIV階段要求,動力優越、排放低、效率高、故障率低。
★ 科學合理的多自由度機械臂設計,搭配專用撬毛液壓錘,可有效滿足井下大面積施工作業的撬毛需要。
★ 整機配備FOPS/ROPS安全認證駕駛室,采用電控?fù)Q擋,駕駛員操作簡單駕駛舒適和視野開闊,安全性高。
★ 鉸接式專用底盤,四輪驅動,適合在狹窄井下巷道及隧道中作業。
★ 制動系統采用濕式制動車橋制動器,彈簧制動、液壓釋放,制動安全、可靠。
★ 駕駛室采用全新一代的智能控制系統,搭配多功能信息顯示屏,能記錄、分析、處理車輛的各種運行參數,具備故障自我診斷,自動保護等功能。
外形尺寸與重量 | |
長度 | 8100mm |
寬度 | 1800mm |
高度 | 2400mm |
重量 | 10000kg |
最高行駛速度 | 10 km/h |
最大爬坡能力 | 14° |
底盤 | |
柴油機 | 81kW, 2200r/min |
QSB3.9-C110 | |
尾氣凈化 | 尾氣催化器 |
傳動系統 | 四輪驅動閉式行走系統 |
擺動角 | 后橋擺動±10° |
輪胎 | 10.00-20 |
轉向機構 | ±40°鉸接轉向 |
行走制動 | 前、后橋雙回路獨立制動 |
駐車制動 | 彈簧制動、液壓釋放 |
柴油箱容量 | 120L |
安全防護 | |
噪音水平 | <100dB(A) |
可升降駕駛室 | 符合防滾翻防落石要求 |
駕駛室后仰 | 15° |
工作系統 | |
破碎錘 | SB30 |
沖擊頻率 | 1O-16HZ |
沖擊能量 | 350J |
驅動流量 | 25-50L/mi n |
破碎錘工作壓力 | 14MPa |
擺臂角度 | ±30° |
鉆臂伸縮 | 1150mm |
最大工作高度 | 8000mm |
